軌道用移動足場スライドスパイダー
鉄道線路上の高架橋、トンネル等の点検・補修用の足場です。設置したい箇所に自由に移動させることができます。
特長
- 1. 簡単・容易・短時間
- 足場の運搬・組立・解体が容易で、短時間で作業が完了します。
- 2. 特殊技能が不要
- 一般の足場材料を使用するため、組立・解体に特殊技能が必要ありません。
- 3. 作業時間を多く確保できる
- 足場工事の時間が短いため、夜間などの限られた時間の中で、点検・補修の作業時間を多く確保できます。
- 4.最小限の足場材料
- 移動可能な足場のため、全面に足場を組み立てる必要がなく、足場材料の使用を最小限に留めることが出来ます。
概要
-

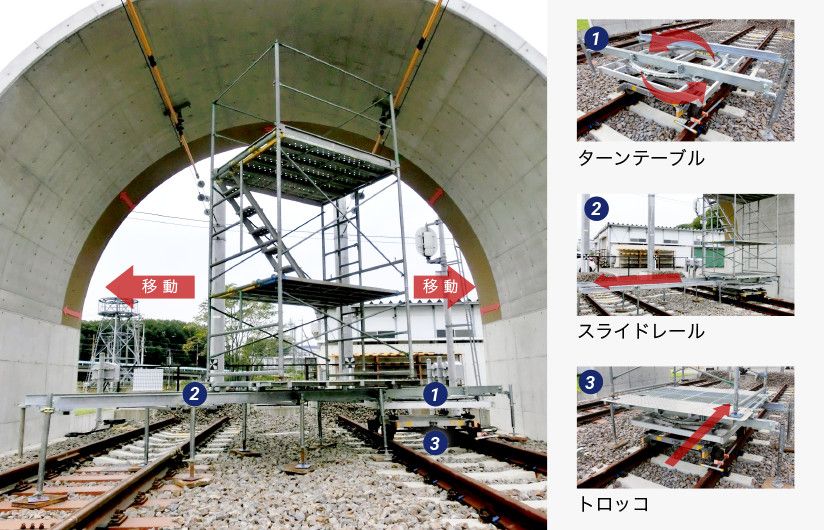

トロッコによる足場の移動
トロッコの上部にターンテーブルとスライドレールを備え、更にその上部に足場を設置します。トロッコにより軌道上を移動、ターンテーブルにより足場設置の方向を自在に決定しスライドレールを連結、その上を足場が自在に移動する仕組みとなっています。
施工手順

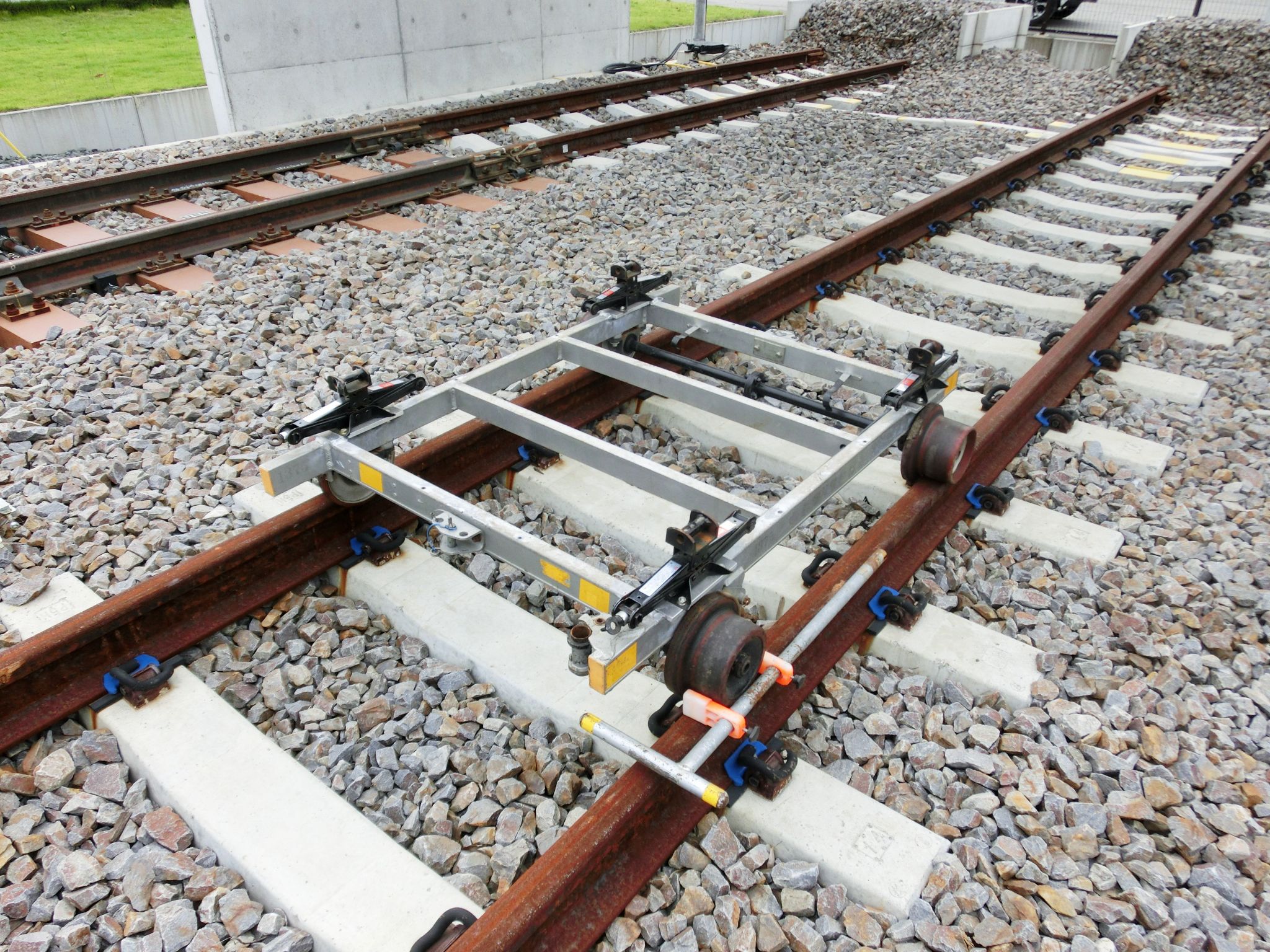

1.トロリー設置

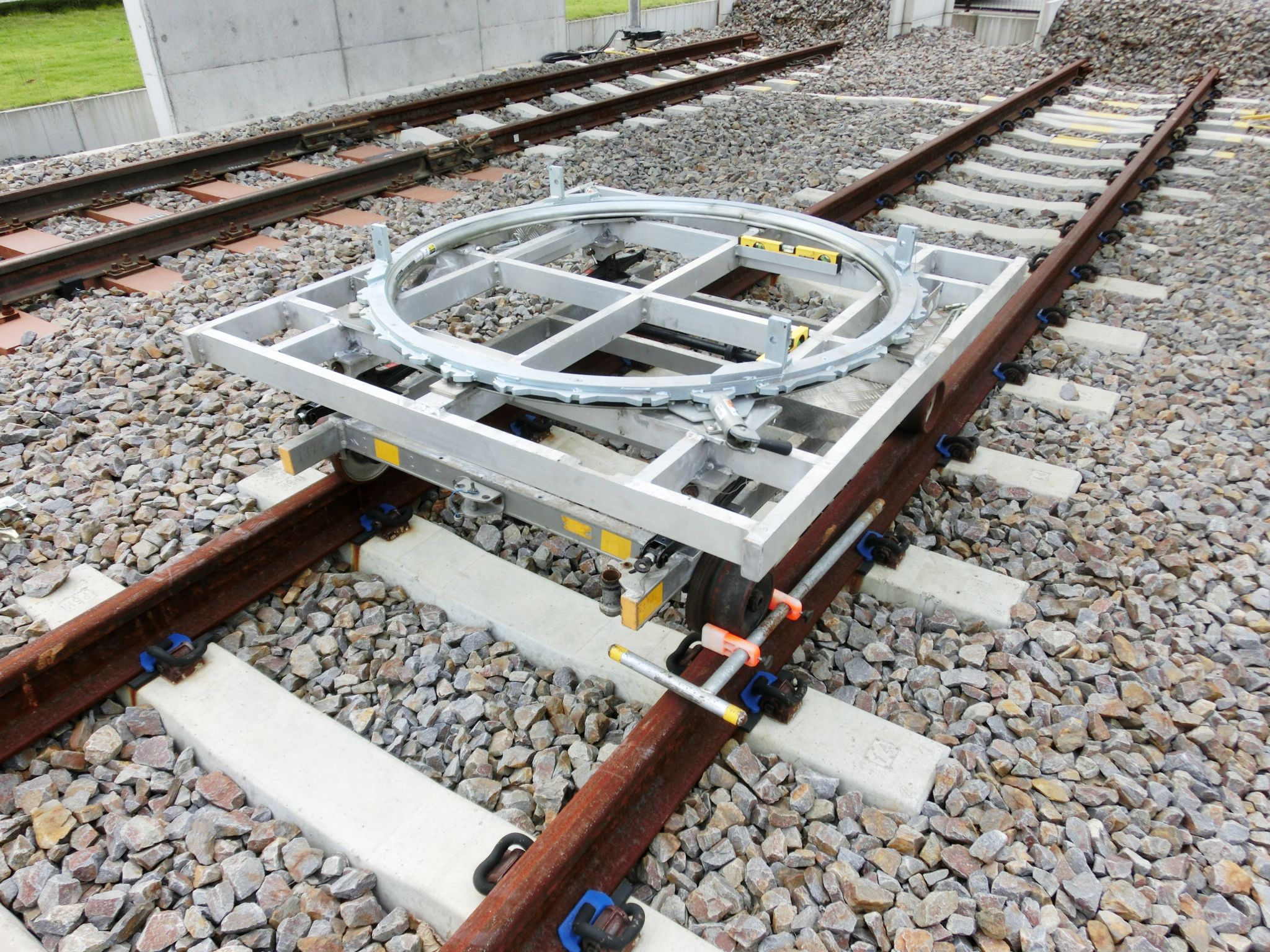

2.ターンテーブル設置

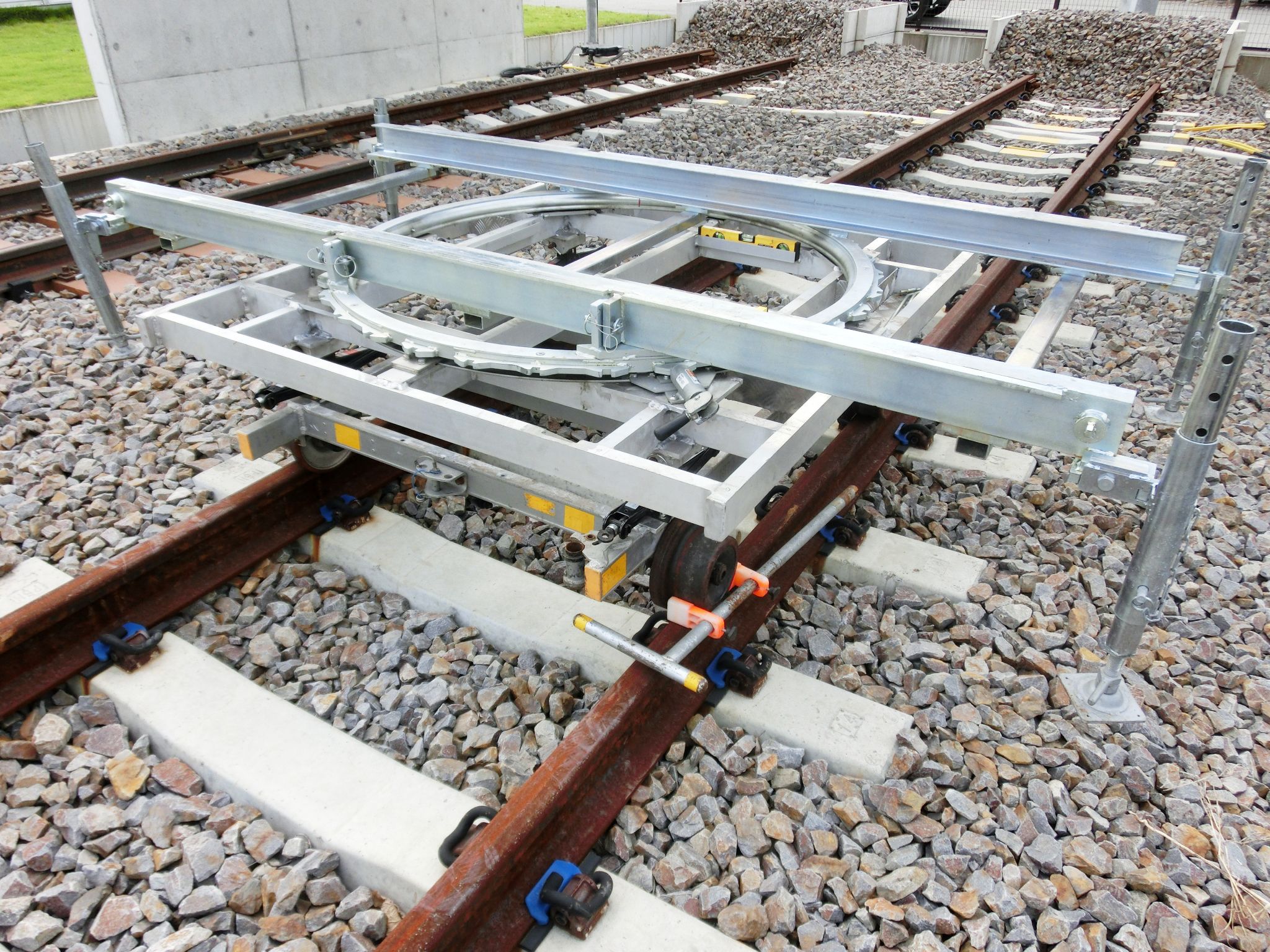

3.スライドレール設置

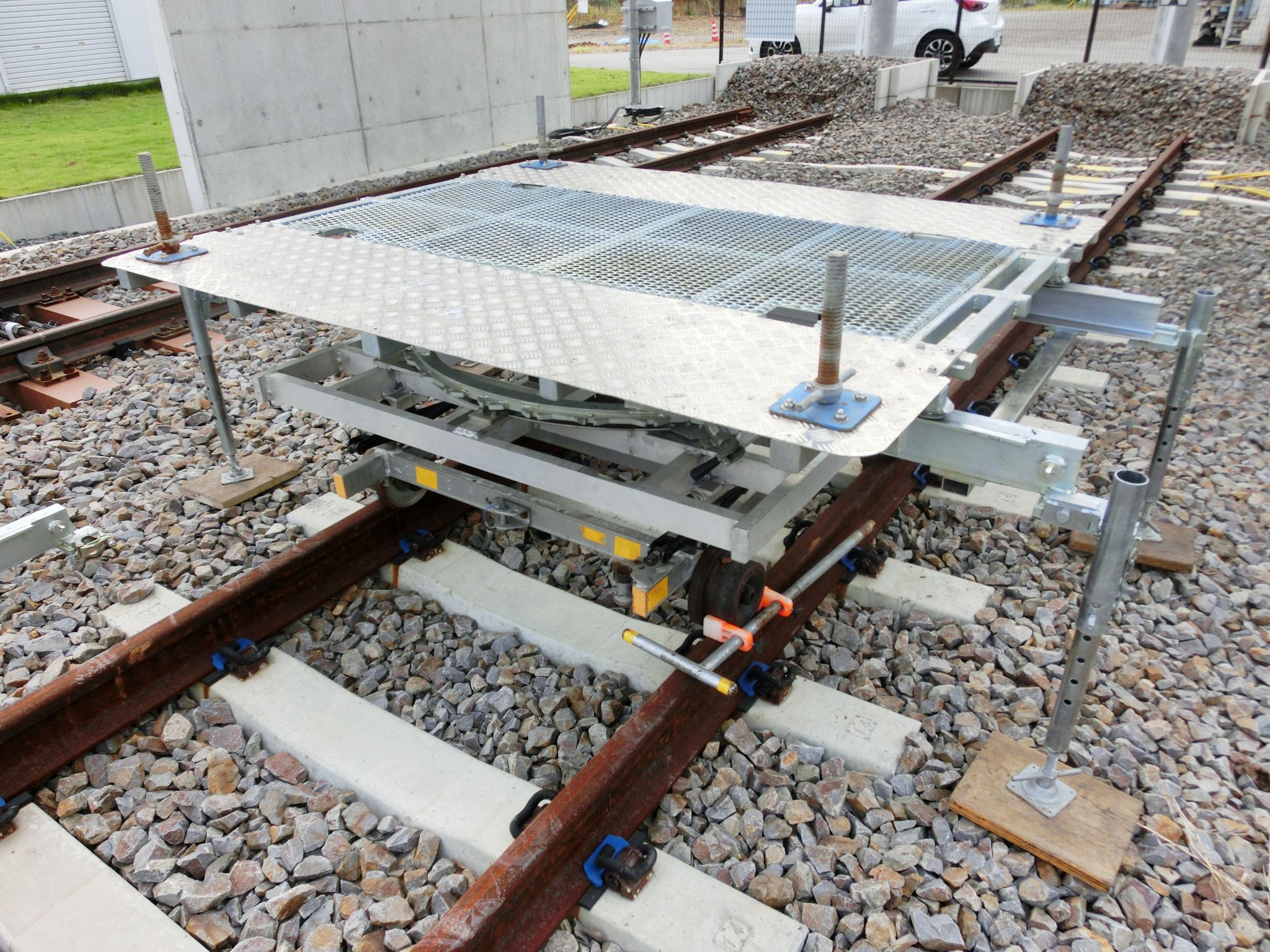

4.足場用台車設置

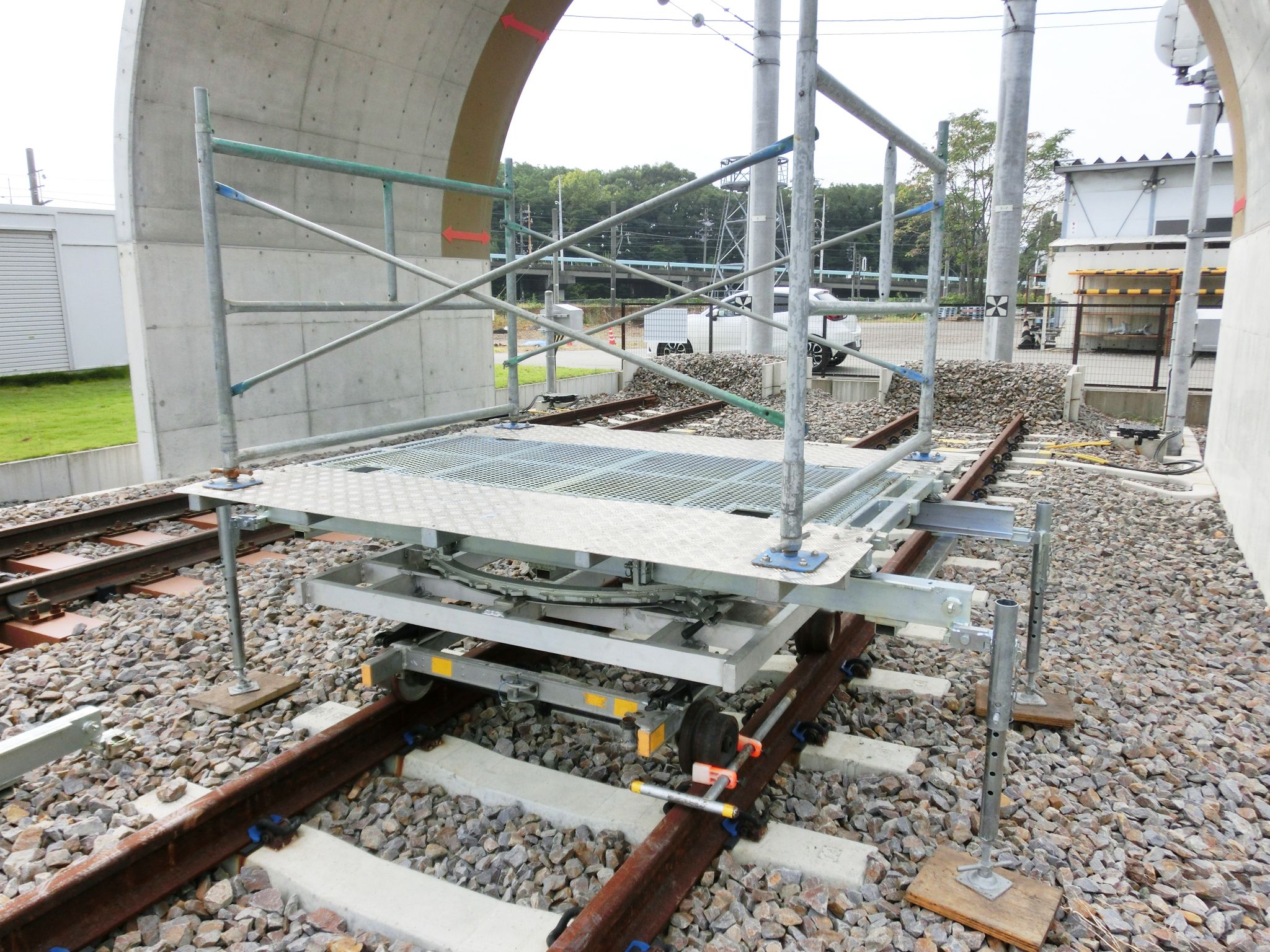

5.足場組立て

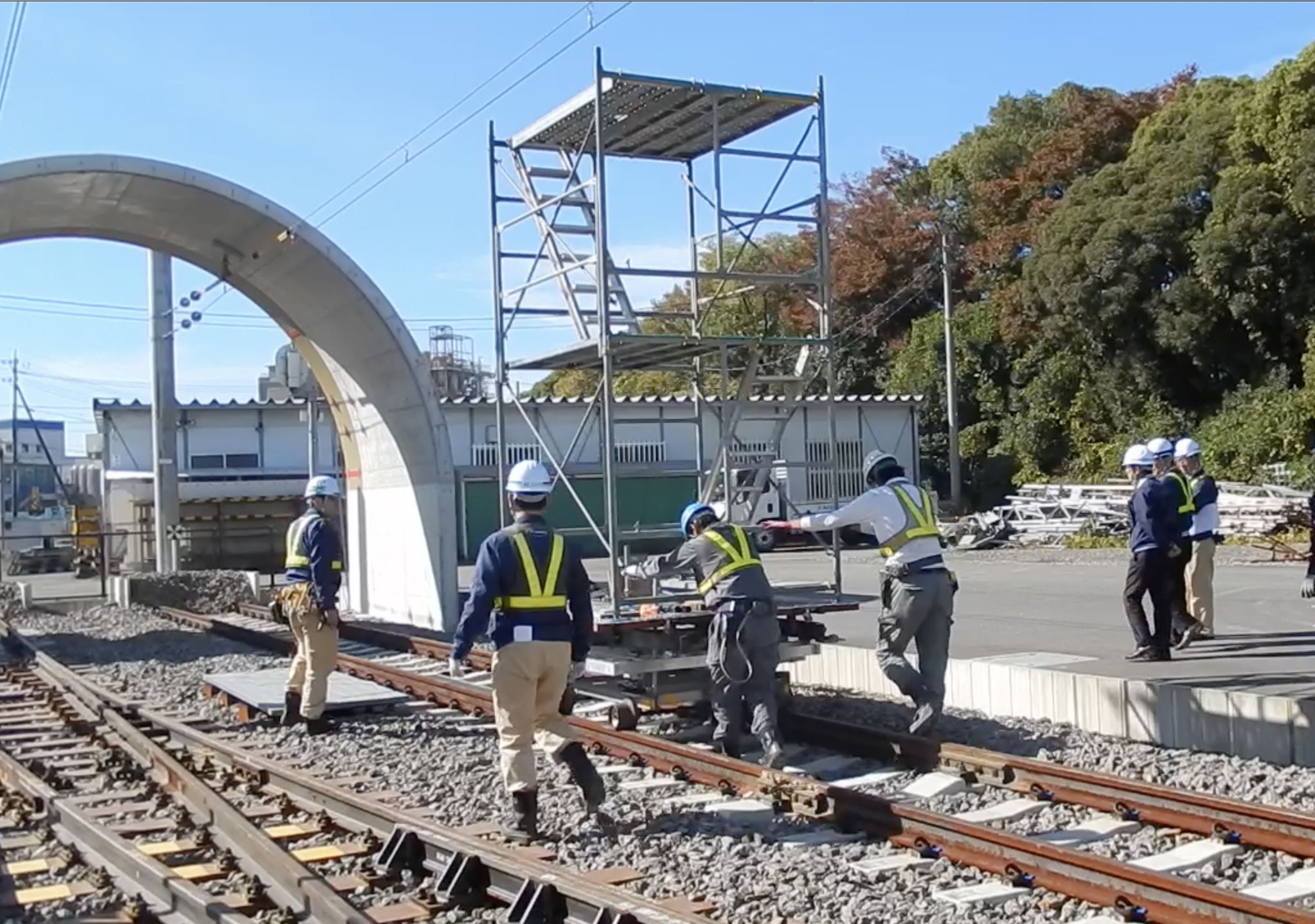

6.鉄道レール上移動

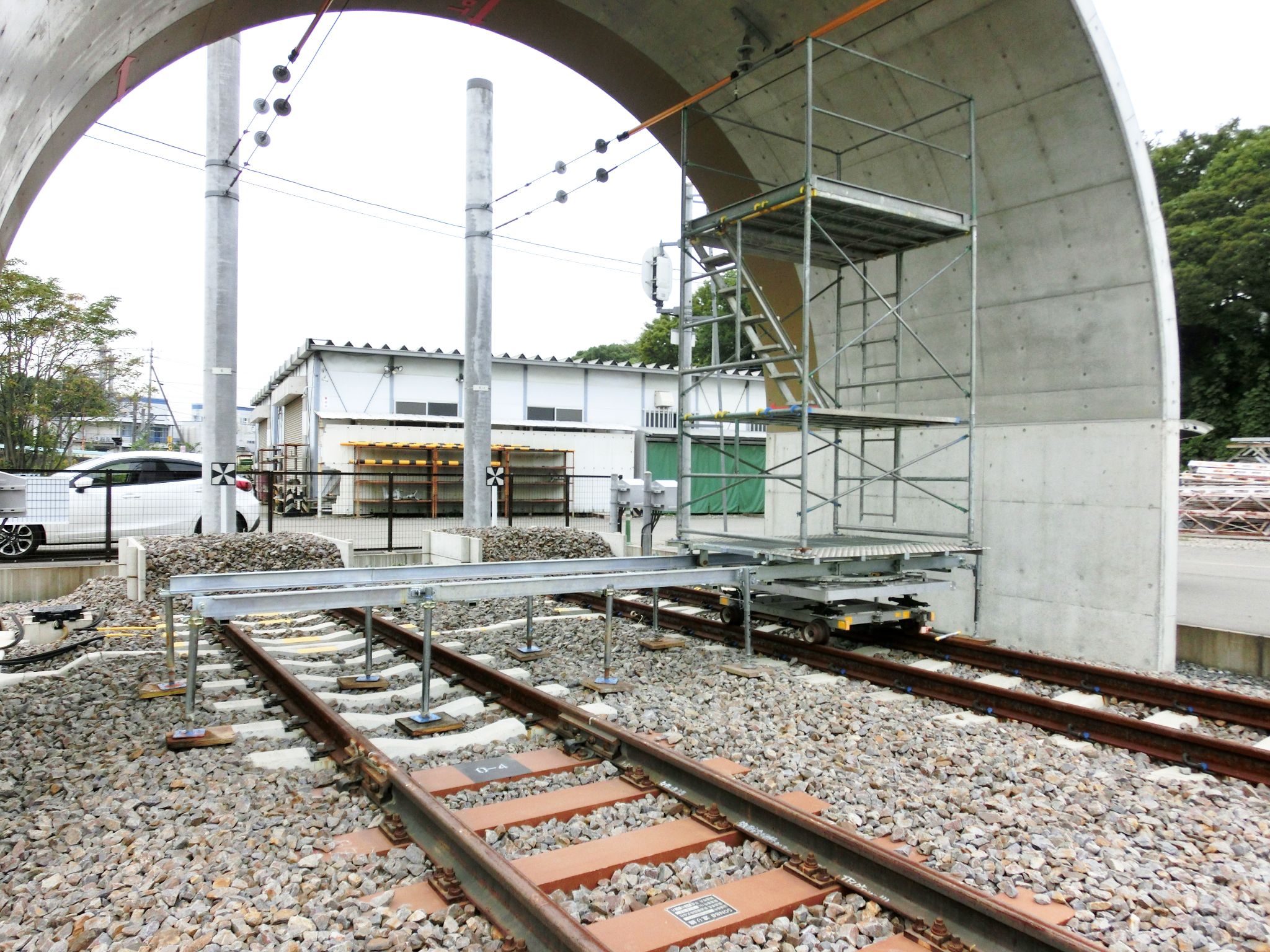

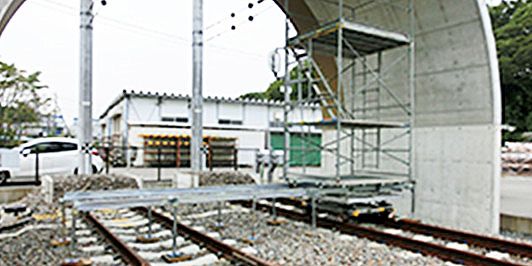

7.スライドレール連結

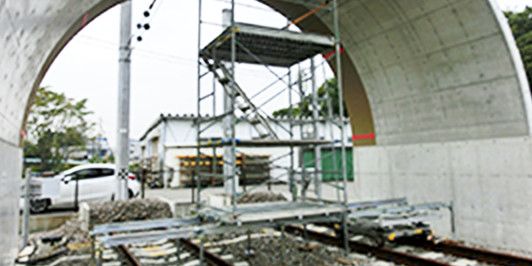

8.足場移動・設置
主な採用実績
-
- 物件名

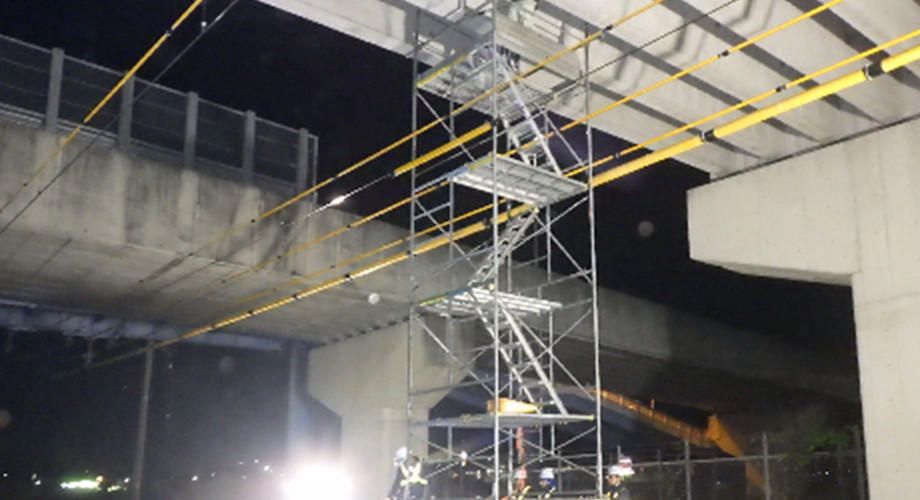

- 名鉄本線新安城橋梁点検足場
- 概要
- 名古屋鉄道株式会社
- 場所
- 愛知県安城市
