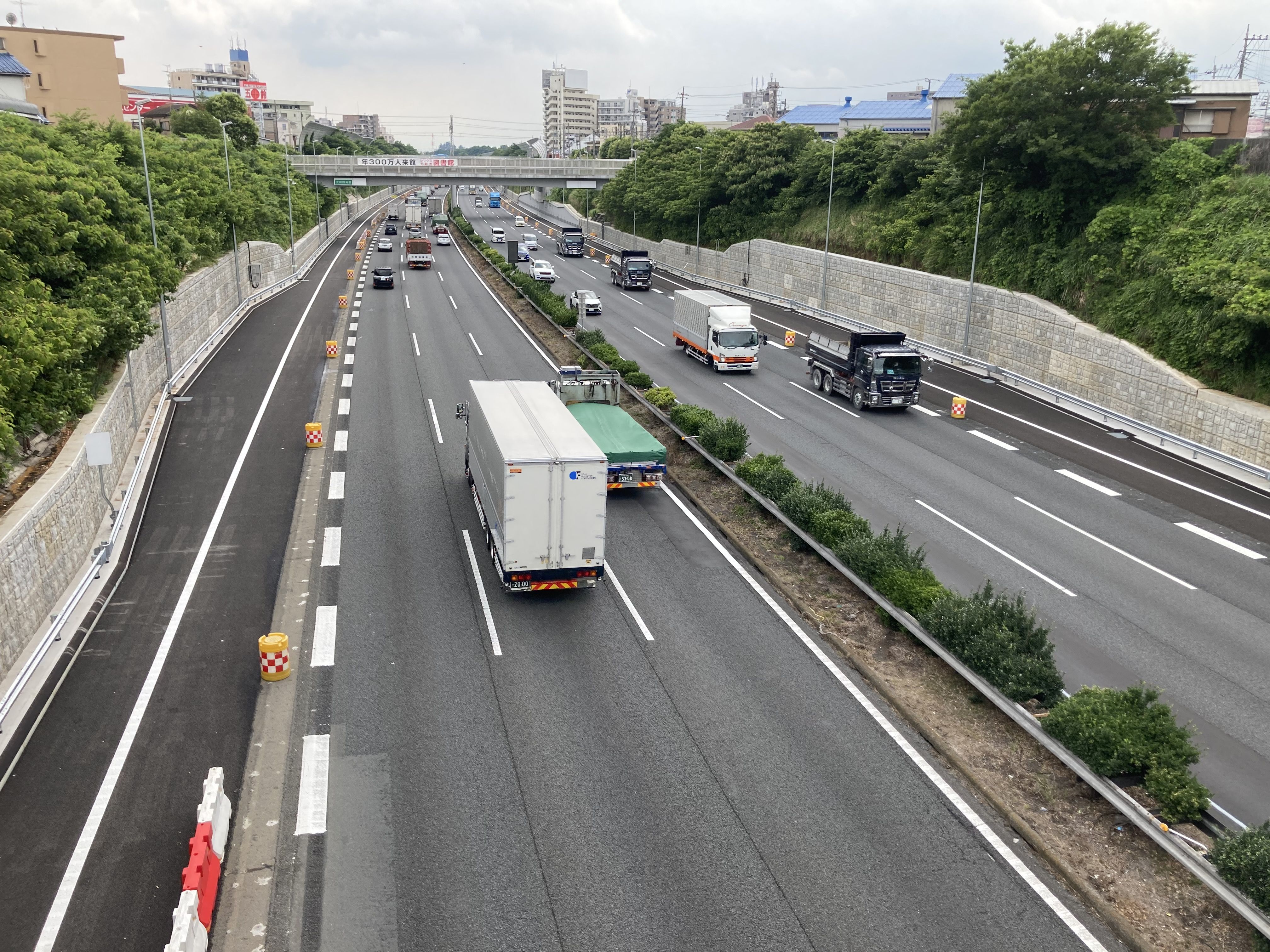

地山補強土工法パンウォール工法

プレキャストコンクリート板を使用した急勾配（垂直～5分）化により、自然法面を可能な限り残し、逆巻き工法を基本とした安全性の高い工法です。

土木学会技術評価報告書【技術推進ライブラリーNO.14】
地盤工学会中部支部【平成30年度技術賞】
NEXCO中日本名古屋支社【新技術・新工法採用カルテ2018-03】
国土交通省 NETIS　CB-170019-A（V-PW）CG-200016-A（河川）
国土交通省 NETIS（旧）CB-980093-VE【活用促進技術】（旧実施要領）

特長

1. 有効な土地活用: 急勾配化（垂直～5分※）により、斜面上下の有効な土地活用が可能です。
2. 施工中の高い安全性: 逆巻き施工により、上部構造物の保護と施工中の地山のゆるみ、崩壊事故を防止します。
3. 品質向上と工期短縮: 表面工のプレキャスト化により、品質の向上と工期短縮・省力化が可能です。
4.ライフサイクルコスト低減: 高い耐久性とメンテナンスフリーにより、長期的なライフサイクルコストを低減します。
5.優れた耐震性を実現: 表面工及び補強材の高い強度により、優れた耐震性を実現します。

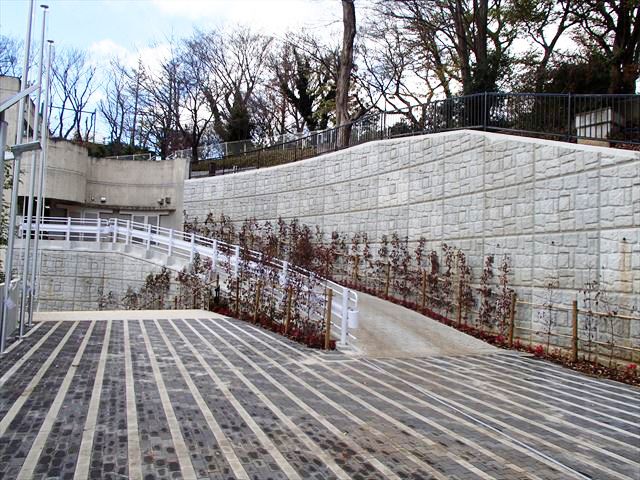

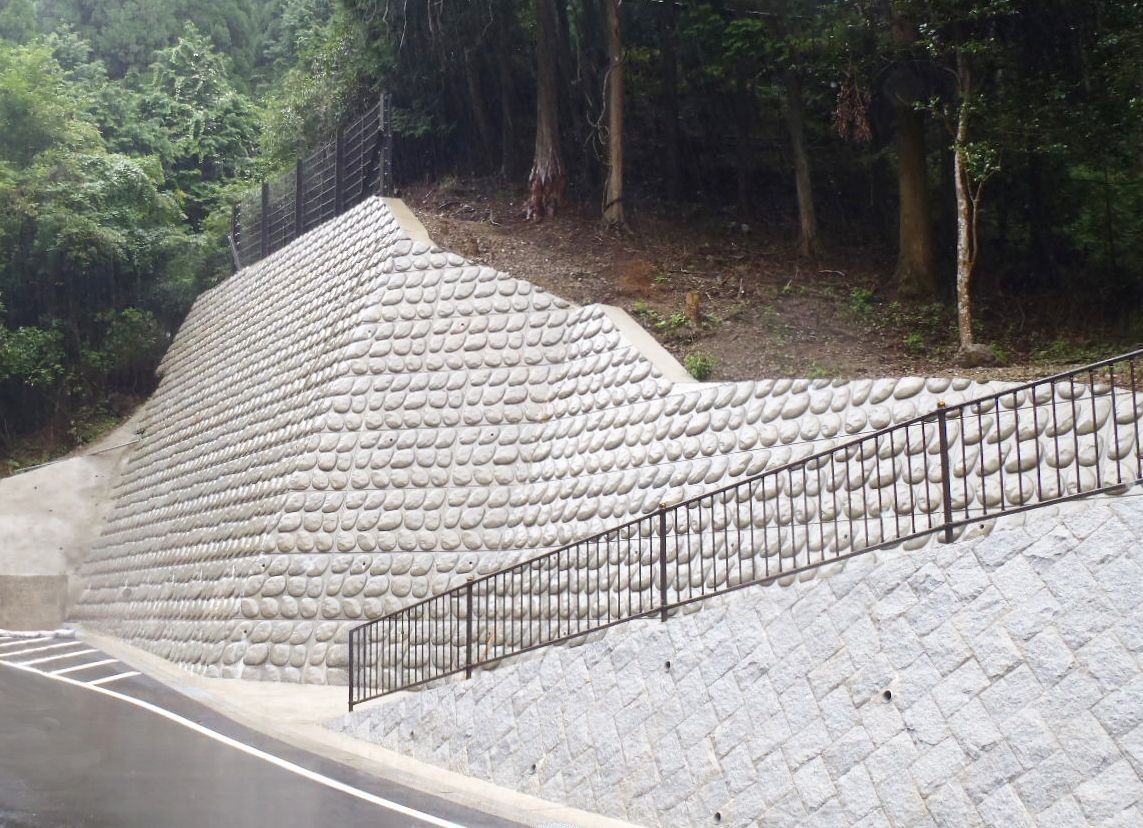

6.景観に配慮: プレキャスト板の擬石模様により、景観に配慮します。

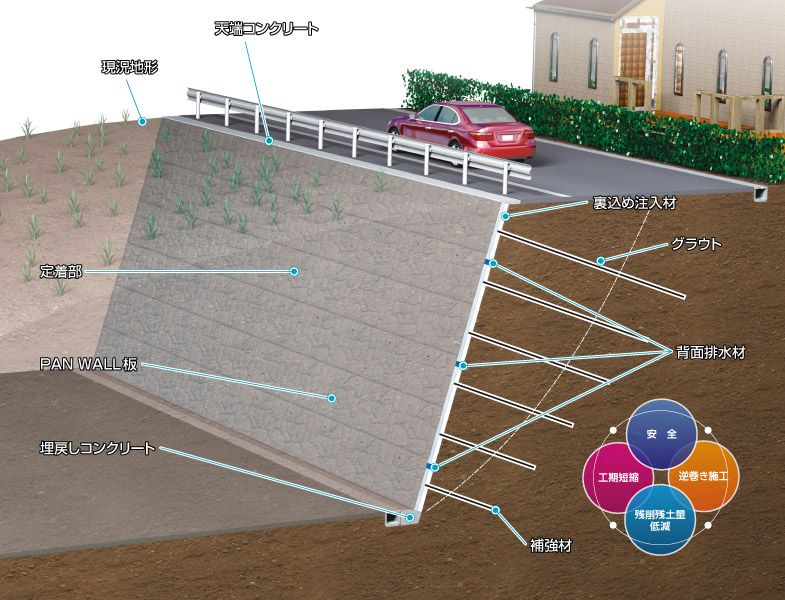

工法概要

逆巻き工法

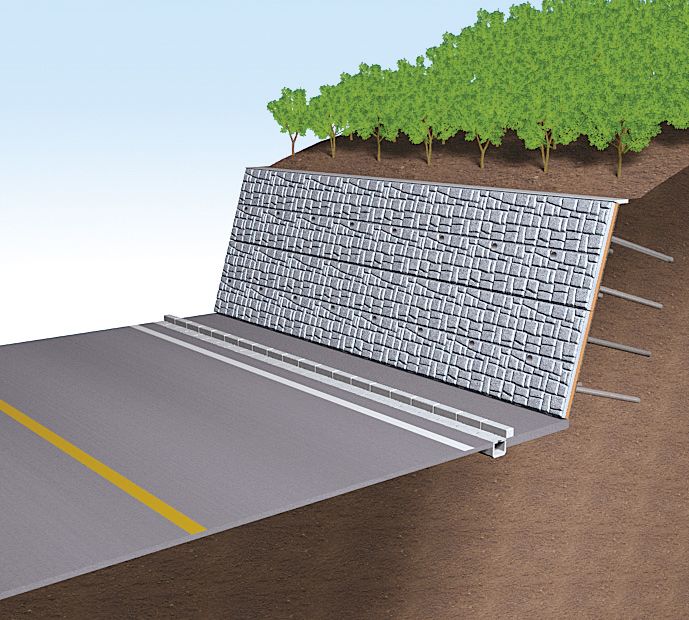

逆巻き施工を基本とした安全性の高い工法（法面を上から下へ仕上げる）です。補強土工法の表面工にはプレキャストコンクリート板を使用。急勾配化により自然法面を可能な限り残します。

施工手順

1.1段目/基本段掘削

バックホウにて、パネル1枚分（1.2m）掘削します。
2.PANWALL板据付け

据付けコンクリートを設置後、専用の吊具を使用して、所定の位置にPANWALL板を設置します。
3.グラウト注入・補強材挿入

ロータリーパーカッション等を使用して削孔し、グラウト注入・補強材の挿入を行います。
4.裏込め注入・補強材頭部定着

PANWALL板と地山との隙間に裏込め材を注入します。トルクレンチにて補強材頭部を定着し、キャップを装着します。
5.2段目　掘削

バックホウにて、パネル1枚分（1.2m）掘削します。
6.PANWALL板据付け（2段目）

PANWALL専用背面排水材を設置後、専用の吊具を使用して所定の位置にPANWALLを設置します。
7.グラウト注入・補強材挿入（加圧）

ロータリーパーカッション等を使用して削孔し、グラウト注入・補強材の挿入（グラウト加圧処理）を行います。
8.裏込め注入・補強材頭部定着

PANWALL板と地山との隙間に裏込め材を注入します。トルクレンチにて補強材頭部を定着し、キャップを装着します。グラウト加圧の場合は、パネル据付け後に先行して裏込め注入を行います。
9.次段　掘削・繰り返し作業

次段以降は一段ごとに繰り返し作業となり、最終段定着後に埋戻しコンクリートを施工します。
10.施工完了
