SD工法

  • SD工法 イメージ1

無足場削孔機による単管・自穿孔・二重管の鉄筋挿入工が施工できる工法です。
仮設足場や、クレーン吊下式等の従来工法では施工が難しかった現場にも適用できる汎用性の高い工法です。

特長

1. 重機不要
ワイヤーで固定した削孔機で施工するため、重機が不要です。
2. 足場不要
作業員はロープにぶら下がって作業するため、足場が不要です。
3. 伐採不要
障害になる樹木を伐採する必要がありません。
4.静かで衛生的
粉塵や騒音による近隣の影響を最小限にすることができます。
5.ハイコストパフォーマンス
様々なものが不要であるため、従来工法に比べて施工コストを約18％削減できます。

工法概要

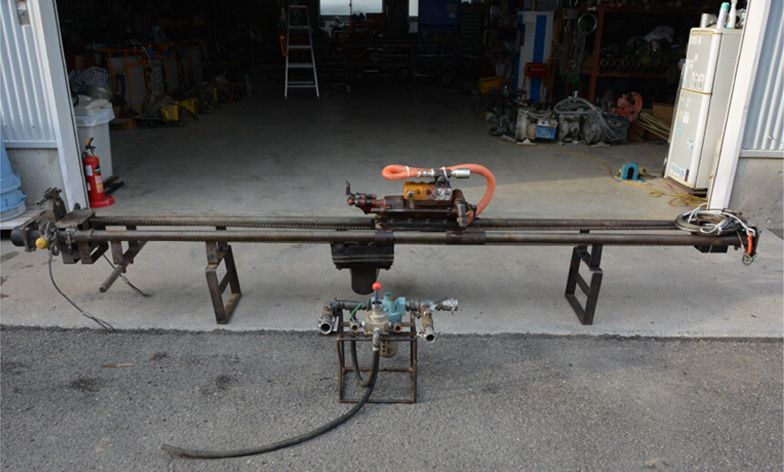

  • SD削孔機2型［単管・自穿孔］

    SD削孔機2型［単管・自穿孔］

    単管・自穿孔に対応した全空圧駆動の軽量型削孔機です。
    軽量かつ、分解可能なため、モノレールや人力での運搬も可能です。
    また、狭隘地での施工に対応した全長2,100mmのショートタイプもラインナップしております。

  • 　

    　

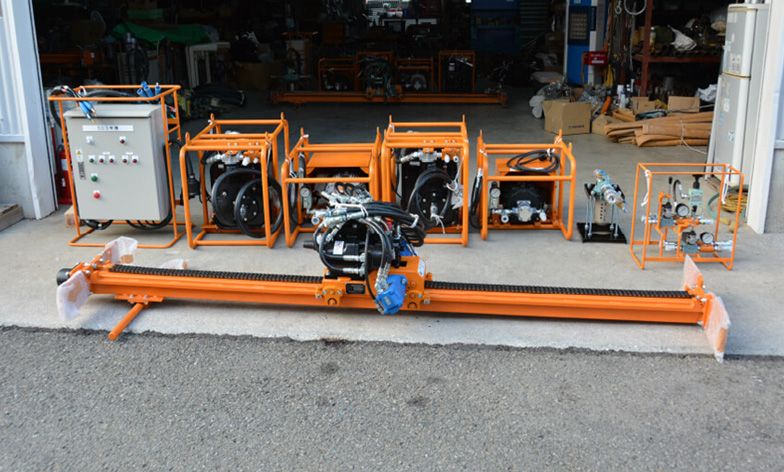

    単管・二重管に対応した油圧駆動・空圧打撃の軽量型削孔機です。
    油圧ユニットを分解可能なため、モノレール等での運搬も可能です。
    また、電路敷設や25kVA発電機の運搬が困難な現場に対応するエンジン型をラインナップしております。

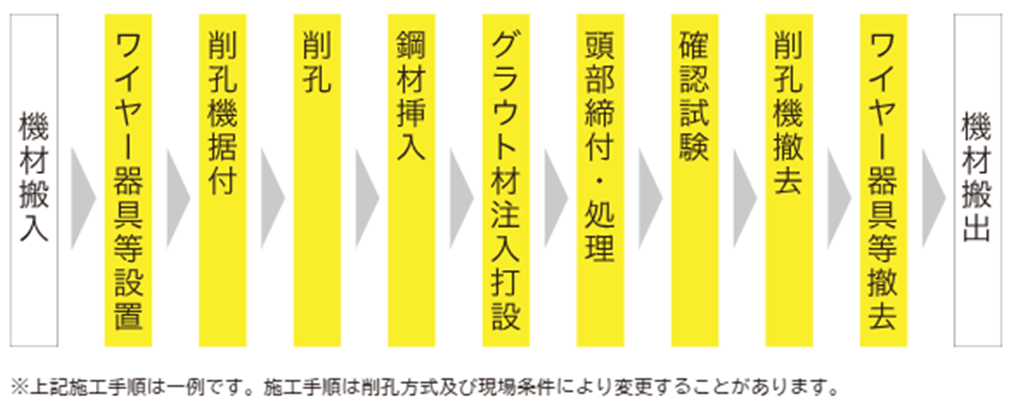

施工手順

施工手順図

　

主な施工実績

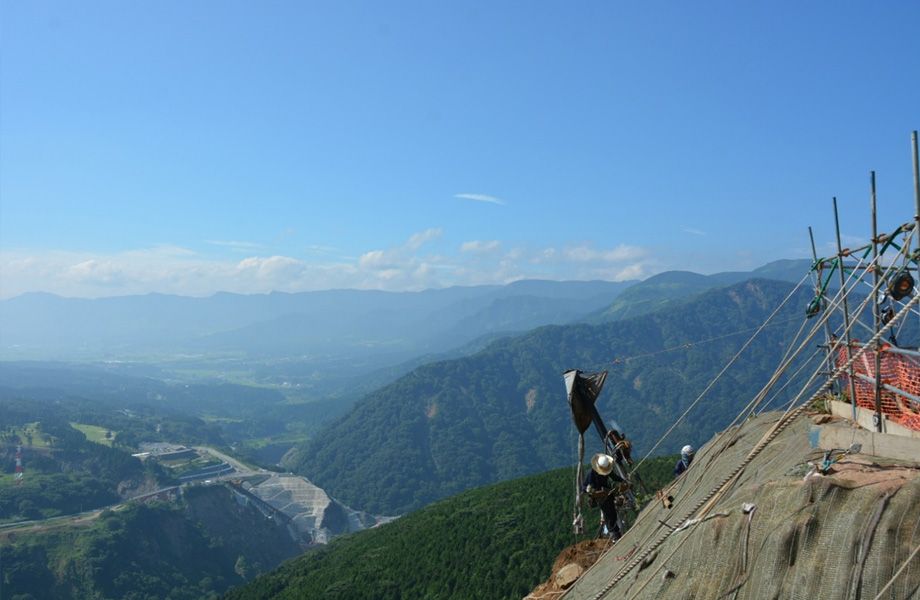

  • 阿蘇大橋地区斜面対策工事
    物件名
    阿蘇大橋地区斜面対策工事
    場所
    熊本県南阿蘇村
    施工数量
    8,570本

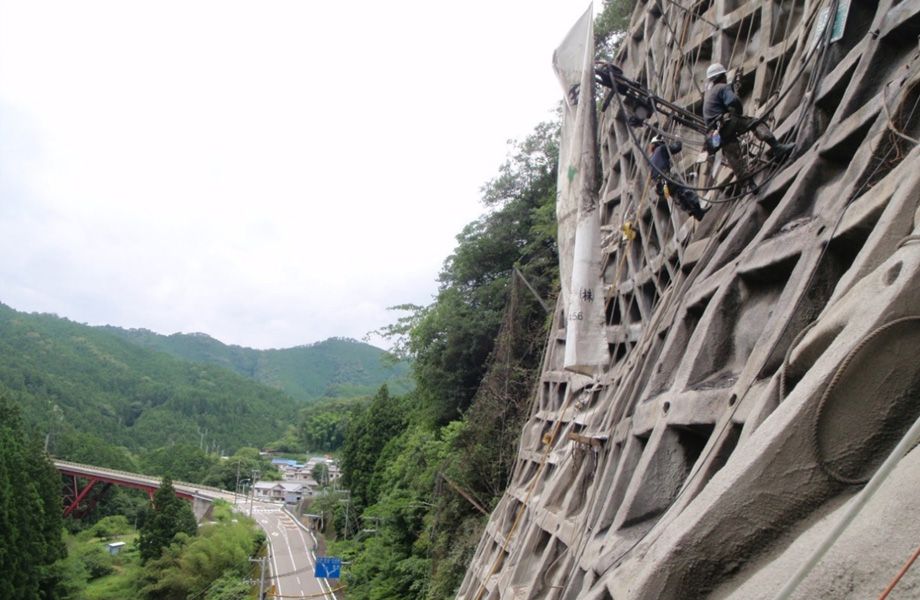

  • 国道311号交付金道路保全工事
    物件名
    国道311号交付金道路保全工事
    場所
    和歌山県田辺市
    施工数量
    361本

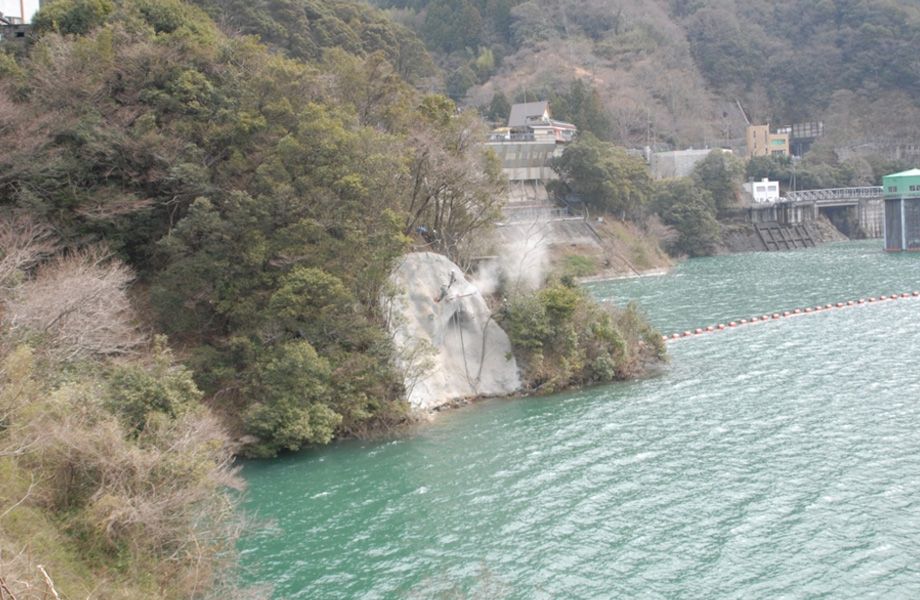

  • 大渡ダム法面工事
    物件名
    大渡ダム法面工事
    場所
    高知県仁淀川町
    施工数量
    46本
