NSS工法

  • NSS工法 イメージ1

従来は仮設足場の上で行っていた二重管削孔をクレーン式・バックホウ式にて施工できるようにした工法です。
インナーロッドを用いず二重ビットによる削孔で、二重管様構造の削孔を可能にしています。

特長

1. コスト縮減
足場を設置する費用が不要となるため、従来工法に比べ、コスト縮減が可能です。
2. 工期短縮
足場を設置する工程が不要となるため、従来工法に比べ、工期短縮が可能です。
3. 熟練技術が不要
従来から使用されているトップハンマー式削孔機に専用ツールを取り付けるだけで施工が可能です。 専用削孔機を購入して使い方を覚える必要がなく、また、シンプルな削孔手順で習熟にかかる時間を短縮できます。

工法概要

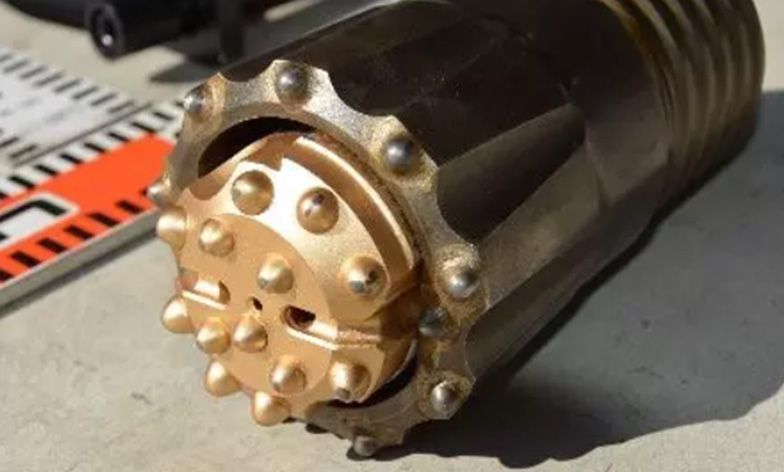

  • インナーロッドを使用しない二重ビット削孔

    インナーロッドを使用しない二重ビット削孔

    インナーロッドを使用しない二重ビット削孔を行い、従来の二重管削孔と同等に孔壁を保護したまま鋼材の挿入・グラウトの注入を行える削孔システムです。
    従来の二重管削孔と同等に孔壁を保護したまま鋼材の挿入・グラウトの注入を行うことができます。

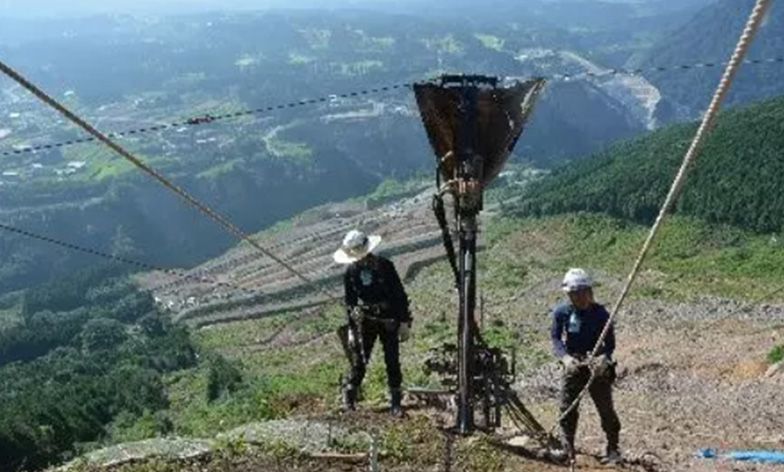

  • 無足場で二重ビット削孔

    無足場で二重ビット削孔

    NSS工法での二重ビット削孔は、バックホウ式ドリル、クレーン式ドリル、ワイヤー固定式ドリルの3種類の方法で施工するため、仮設足場を設置する必要がありません。そのため、工程及びコストの面で重荷になっていた仮設費を大幅に縮減することが可能です。

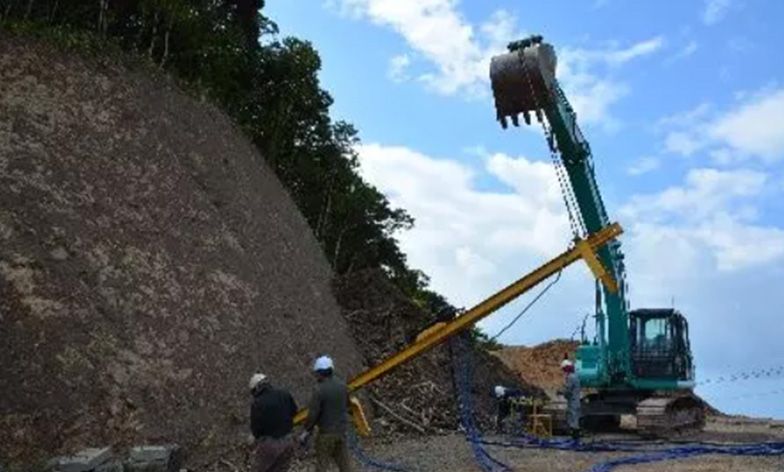

  • 従来削孔機に取り付け可能

    従来削孔機に取り付け可能

    NSS工法の施工に特別な削孔機は必要ありません。空圧式ドリフターに代表されるトップハンマー式ドリルにNSS削孔ツールを装着することで、すぐに二重ビット削孔が可能になります。
    また、施工手順も簡単で、削孔→インナービット回収→鋼材挿入→注入→ケーシング引き抜きと単管削孔とほぼ変わらない方法で施工できます。

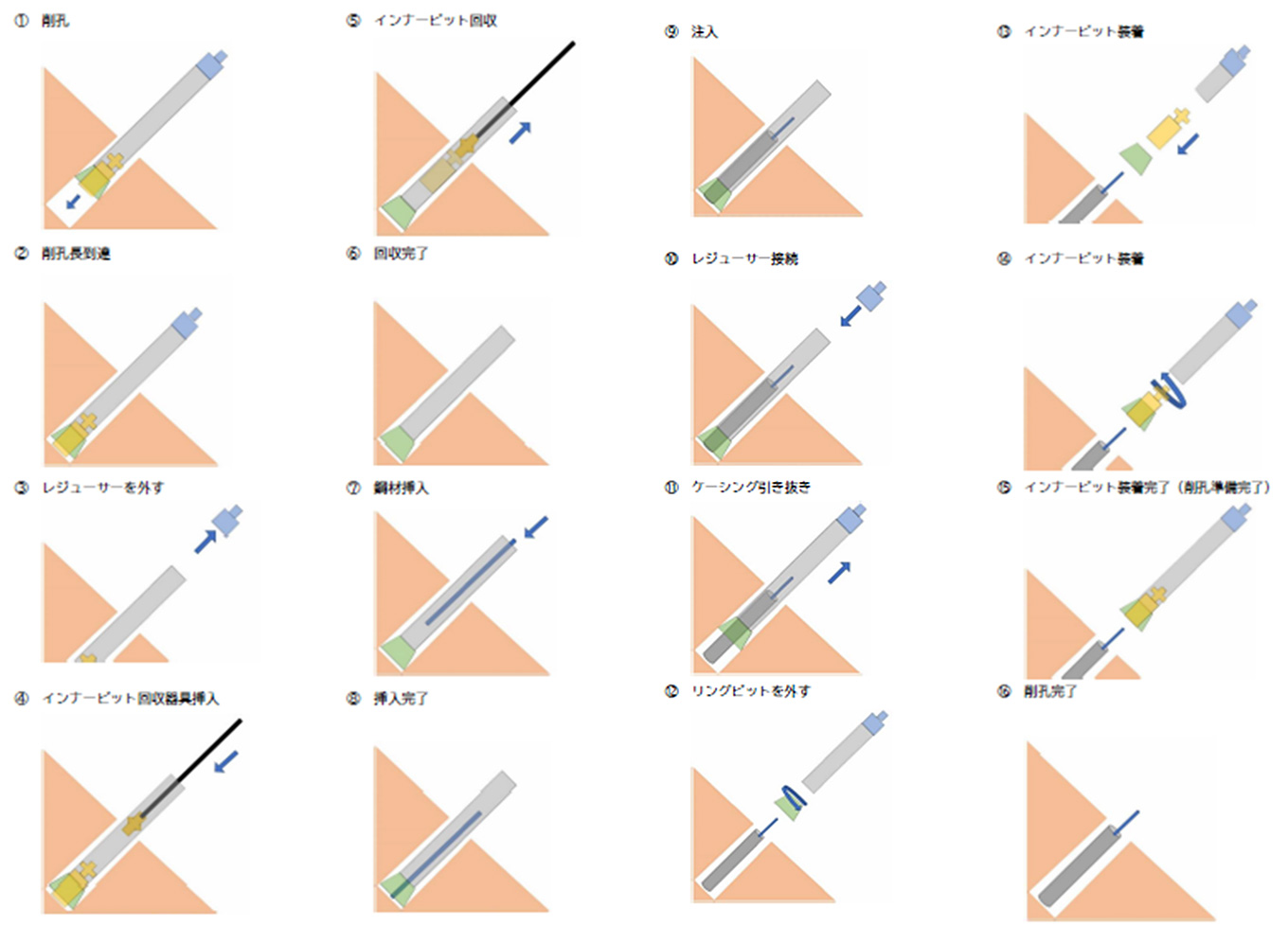

施工手順

施工手順図
